商品の詳細:
お支払配送条件:
|

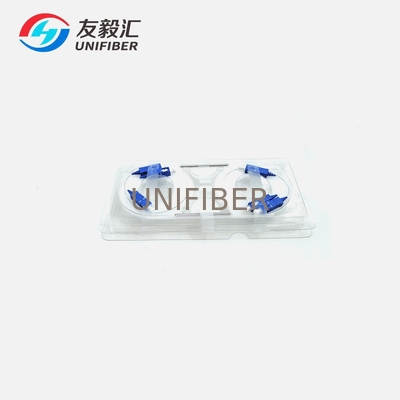

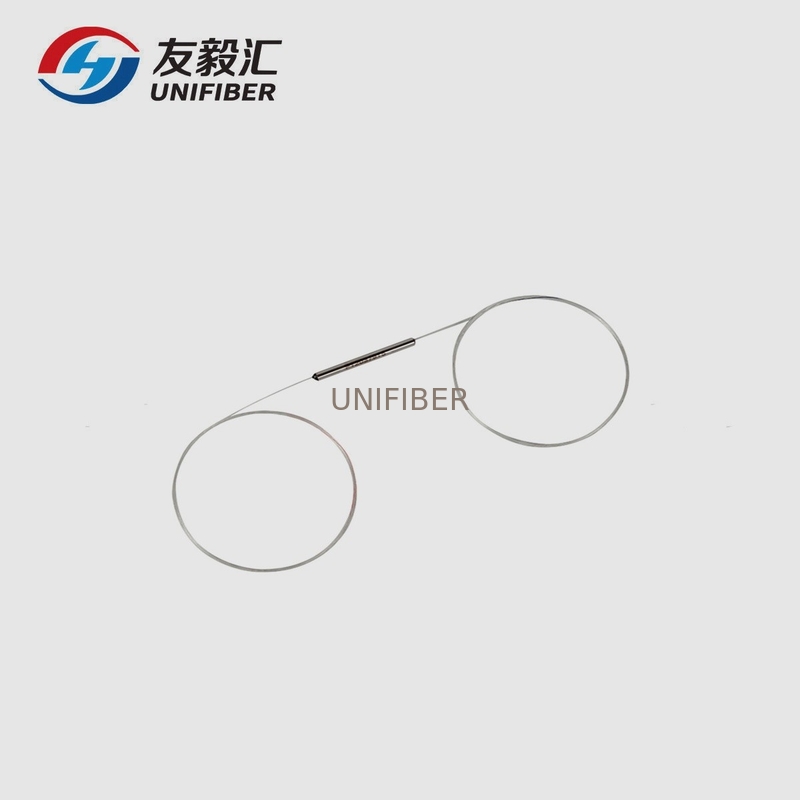

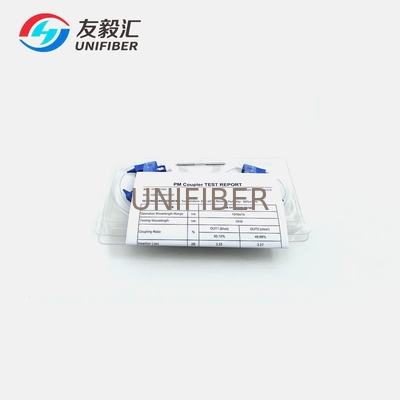

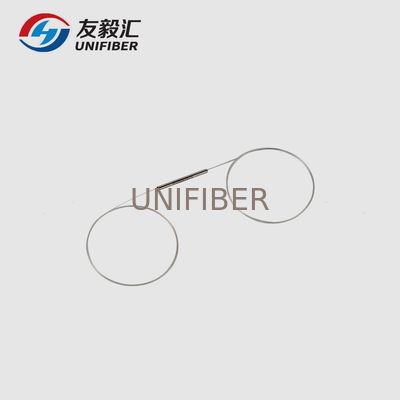

製品: | 1x2PMファイバーカップラー | カップラー比: | 50/50% |
---|---|---|---|
繊維: | パンダPM繊維 | 指向性: | >50db |
ER: | >20dB | サイズ: | 3×54mm |
パフォーマンス
パラメータ | 仕様 | |
チャンネル波長 (nm) | 13101550 | |
チャンネル間隔 (nm) | ±15 | |
挿入損失 (dB) | 50/50 | ≤38 |
30/70 | ≤6.1/23 | |
20/80 | ≤8.1/1.7 | |
10/90 | ≤11.5/1.2 | |
5/95 について | ≤14.5/0.9 | |
3/97 について | ≤17.1/06 | |
2/98 について | ≤18.5/0.5 | |
1/99 年 | ≤22.0/0.45 | |
ER (dB) | CR>10% ポート | >20 |
10%≥CR>1% ポート | >18 | |
CR≤1% ポート | ||
方向性 dB) | >50 | |
リターン損失 (dB) | >50 | |
最大処理能力 (Mw) | 500 | |
オペレーティング温度 (°C) | -5~+75 | |
保存温度 (°C) | -40~+85 | |
繊維の種類 | パンダPM繊維 | |
尺寸 Φ×L (mm) | 3×54 またはカスタマイズ |
1) 仕様はコネクタなしです.コネクタのあるデバイスでは,ILは0.3dB高く,ERは2dB低くなければなりません.
2) 接続器を追加する装置では,特別な要件がない場合は,鍵をスロー軸に並べます.
注文情報
X について | X について | X について | X について | X について | X について | XX | X について |
モード | グレード | 波長 | 港 | 繊維の種類 | パッケージ | 割合 | 入/出接続器 |
1=偏振維持カップラー |
P A について |
1=1550 2=1310 |
1x2 は 1x2 に等しいです. 2x2は2x2です.
|
1=裸繊維 2=900um 緩いチューブ 3=2mmケーブル 4=3mmケーブル |
1 は 3 × 54 です. 2=3x60 3=90x20x10 4=100x80x10
|
01=1/99 02=2/98 03=3/97 05=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
0=ゼロ 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=指定する |
