商品の詳細:
お支払配送条件:
|

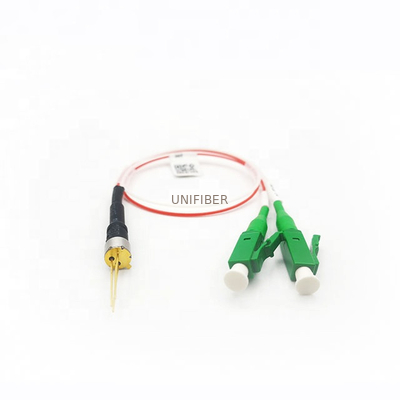

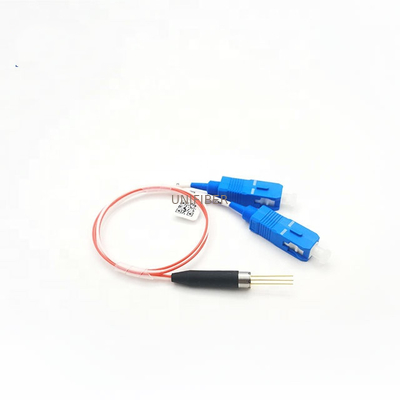

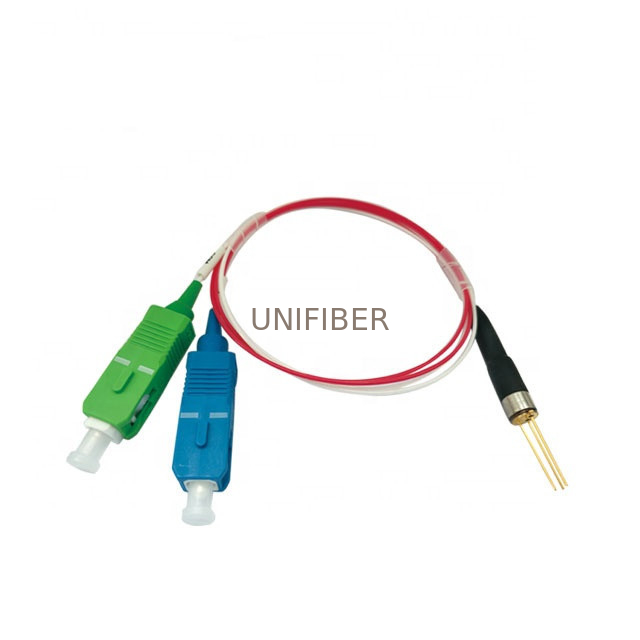

| プロダクト: | T1550-R1310/1490nmの高い分離WDM PD | パスの波長: | 1550nm |
|---|---|---|---|
| 波長を反映しなさい: | 1310/1490nm | PINのタイプ: | A/B/C |
| 作用面積（um）: | 55:φ55um 60:φ60um 70:φ70um 75:φ75um | 適用: | FTTH/CATV |
| ハイライト: | 高い分離の波長部の多重交換装置,1490nm波長部の多重交換装置,CATV WDMのディバイダー |
||
1. 特徴
低い挿入損失
低いリターン・ロス
高いチャネル分離
安定性が高く、信頼性
プラスチック光学道無し
2. 適用
FTTH
光学トランシーバー
ケーブル・テレビ システム
光学ネットワークの単位
3. 絶対最高評価（Tc=25°C）
| 変数 | 記号 | 評価 | 単位 |
| 飽和力 | Ps | 2.0 | MW |
| 前方流れ | 2.0 | mA | |
| 逆転器の電圧 | Vr | 15 | V |
| 実用温度 | 上 | -40~+85 | ℃ |
| 保管温度 | Tstg | -40~+125 | ℃ |
4. 光学および電気特徴（Tc=25°C）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | テスト条件 | ||
| パス チャネルの波長範囲 | λ | λ-10 | λ | λ+10 | nm | |||
| チャネルの波長を反映しなさい | λ | λ-10 | λ | λ-10 | nm | |||
| λ | λ-10 | λ | λ-10 | nm | ||||
| 責任 | R | 0.80 | 0.85 | A/W | Vr=5V、λ=1550nm | |||
| 分離 | パス チャネル | Iso | 30 | dB | λ=1310nm、λ=1490nm | |||
| チャネルを反映しなさい | 18 | λ=1550nm | ||||||
| Plarizationの依存した損失 | パス チャネル | PDL | 0.05 | dB | λ=1310nm、λ=1490nm | |||
| チャネルを反映しなさい | 0.05 | λ=1550nm | ||||||
| 指向性 | 50 | dB | ||||||
| リターン・ロス | RL | 45 | dB | |||||
| 挿入物の損失 | パス チャネル |
IL |
0.8 | dB | ||||
| チャネルを反映しなさい | 0.6 | dB | ||||||
5. PDのピン アサイン
6. BLPW-XX-XX-XX:
| PW | - X | /X | X | - X | X | - X | R |
| パッケージのタイプ | COMのコネクター |
RX コネクター |
ブーツ | 作用面積（um） | Pin | 波長のタイプ | ROHS |
|
PWDM |
FA:FC/APC SA:SC/APC LA:LC/APC F:FC/PC S:SC/PC T:ST/PC N:いいえ |
FA:FC/APC SA:SC/APC LA:LC/APC F:FC/PC S:SC/PC T:ST/PC N:いいえ |
1:短い革 2:heat-shrinkable 管 3:長い革 N:プラグのタイプ |
55:φ55um 60:φ60um 70:φ70um 75:φ75um |
:タイプ B:Bのタイプ C:Cのタイプ |
1:T1550-R1310/1490 2:T1490-R1310/1550 他 |
R:パスROHS
|
