商品の詳細:
お支払配送条件:
|

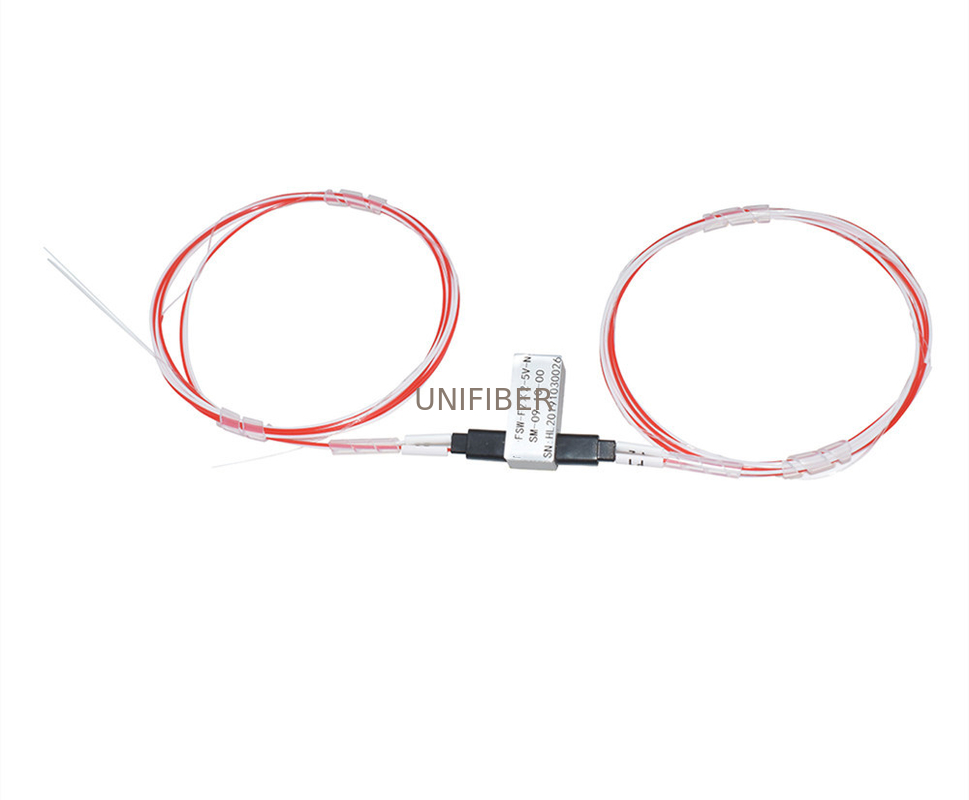

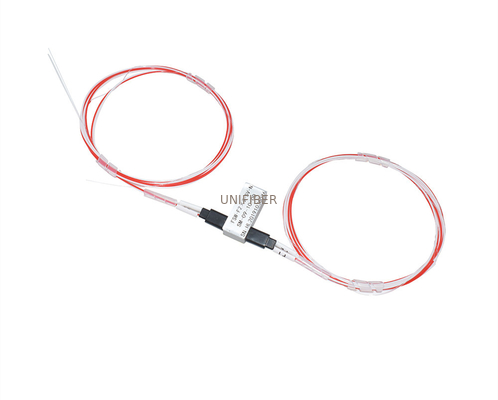

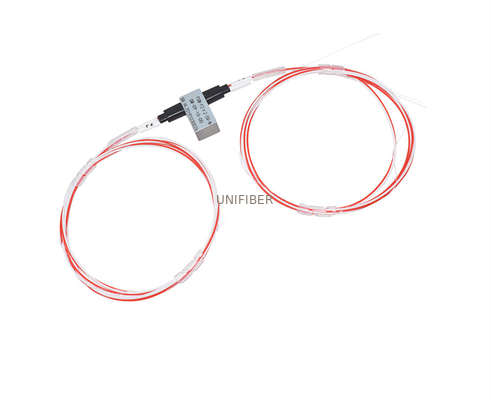

| プロダクト: | FSWの完全な2X2繊維の機械オプティカル スイッチ | 電圧: | 3Vか5V |
|---|---|---|---|
| 構成: | 完全な2X2 | 波長: | 1310/1550nm |
| スイッチ タイプ: | 非掛け金を降ろすこと | 適用: | Singnalの光学旅程 |
| ハイライト: | FSWの機械オプティカル スイッチ,2X2繊維の機械オプティカル スイッチ,500mW機械オプティカル スイッチ |
||
完全な2x2繊維光学スイッチは出力繊維に入って来る光シグナルを指示するか、または妨げることによって光学チャネルを接続する。これはopto機械構成特許審議中を使用して達成され、電気制御信号によって活動化させる。掛け金を降ろす版はドライブ信号の後で力が取除かれるとき指定光学道を取除かれた、が開いたか閉鎖した州への非掛け金を降ろす版デフォルト維持する。機械繊維のオプティカル スイッチは電気位置センサーを統合した。新しい材料は高度の設計をかなり削減する可動部分の位置の感受性、提供の前例のなく安定性が高い、また無比の低いコストを基づかせていた
| 特徴 | 適用 |
| 無比の安価 | 光学ネットワーク |
| 低い挿入損失 | 保護/復帰 |
| 高いチャネルの分離 | Singnalの光学旅程 |
| 安定性が高く、高い信頼性 | 構成可能の光学は加えたり/低下 |
| 光学道でエポキシなし | 送信機および受信機の保護 |
| 掛け金を降ろすことおよび非掛け金を降ろすこと | ネットワークの試験制度 |
指定
| 作動の波長 |
1260~1620nm （SM） 850nm （MM） |
挿入損失 | ≤1.0dB |
| 波長の依存した損失 | ≤0.25dB | 分極の依存した損失 | ≤0.05dB |
| 温度の依存した損失 | ≤0.20dB | リターン・ロス |
SM≥50dB MM≥30dB |
| 十字の話 |
SM≥55dB MM≥35dB |
スイッチ時間 | ≤8ms |
| 反復性 | ≤±0.02dB | 耐久性 | ≥107時 |
| 作動の電圧 | 3または5V | スイッチ タイプ | /掛け金を降ろす非掛け金を降ろすこと |
| 実用温度 | - 20~+70℃ | 保管温度 | - 40~+85℃ |
| 光学力 | ≤500mW | 次元 | 27.0L×12.0W×8.2H mm |
Pin構成
| タイプ | 光学ルート | 電気ドライブ | 州センサー | ||||||
| F2×2 | Pin 1 | Pin5 | Pin6 | Pin10 | Pin 2-3 | Pin3-4 | Pin7-8 | Pin 8-9 | |
| 掛け金を降ろすこと | P1-P4、P2-P3 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P3、P2-P4 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
| 非掛け金を降ろすこと | P1-P4、P2-P3 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P3、P2-P4 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
