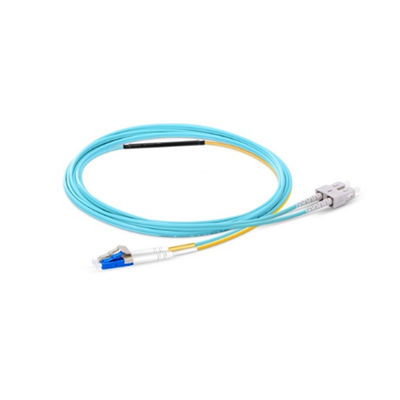

| プロダクト: | SCモード調節の繊維光学パッチ ケーブル10G OM3へのLC | 繊維モード: | 単一モードまたは多重モード |
|---|---|---|---|

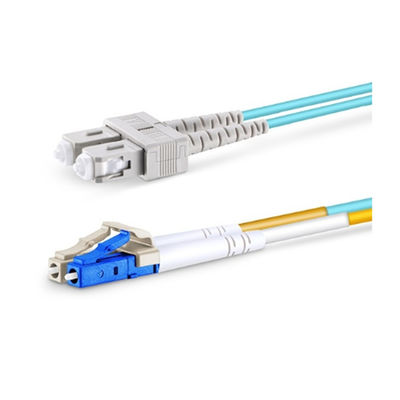

| コネクター: | LCへのSC | ケーブルの直径: | 2.0mm |
| 繊維のタイプ: | 単信および二重 | 適用: | FTTH FTTB FTTXネットワーク |
| ハイライト: | LC SCの繊維光学パッチ ケーブル,OM3繊維光学パッチ ケーブル,FTTBの光ファイバーのパッチ・コード |
||
私達は1300nm窓で送信する1000BASE-LX/LHおよび10GBASE-LRMトランシーバーのために指定され、多重モードの植物にapplicated 50/125供給する、および62.5/125の標準的で、カスタマイズされたモード調節パッチ ケーブル（MCP）を。繊維の反対側で受信機を混同するマルチモード・ファイバの中心に単モードレーザーを進水させるにより発生する多数信号を引き起こすことができる。ひどく作動ギガビットのイーサネットのためのケーブルの間隔の長さを限るためにディファレンシャル モード遅延（DMD）の効果によって引き起こされるこれらの多数信号。モード調節パッチ ケーブルは単モード進水がマルチモード・ファイバの中心から相殺されるようにすることによってこれらの多数信号を除去する。
主要特点:
モード調節ケーブルの仕事かいかに:
この調節の繊維光学のパッチ・コードのための必要性はギガビットのイーサネットに使用するthe-LXまたはlong-wave （1300nm）トランシーバー モジュールの単モード進水の性質が原因である。
マルチモード・ファイバの中心に単モードレーザーを進水させるにより発生する繊維の反対側で受信機を混同する多数信号を引き起こすことができる。

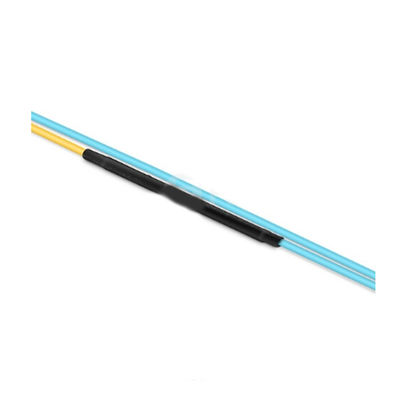

その場合では、モード調節のパッチ・コードは単モード進水がマルチモード・ファイバの中心から相殺されるようにすることによってこれらの多数信号を除去する。
このオフセット ポイントは典型的な多重モードLEDの進水に類似している進水を作成する。（下の図表を見なさい）
モード調節ケーブルを取付ける方法:
あなたのギガビットLXスイッチがSCまたはLCのコネクターが装備されていたら、にケーブルの黄色い足を（単モード）接続すること確実であるために送信側を、へのオレンジ足は（多重モード）装置の側面を受け取る。
この構成が両端で維持されることは命令的である。交換はのケーブルの植物の側面で送受信するためにしかすることができない。（下の図表を見なさい）
| モードの範囲 | 単一モードか多モード |
| ケーブル タイプ | 単信、二重Ziocord。または複数の中心 |
| コネクター様式 | SC、FC、ST、LC、MTRJ、E2000、MU、MPO /MTP.etc |
| ポーランド人またはフェルールのインターフェイスの種類 | PC、UPC、APC |
| ケーブルの直径 | 0.9mm、1.2mm、1.6mm、1.8mm、2.0mm、3.0mm |
| 外のジャケット | ポリ塩化ビニール/LSZH/OFNP |
| ジャケット色 | SMの黄色|OM1のOM2オレンジ|OM3水|OM4水かバイオレット|OM5レモン緑 |
| 耐久性 | 500の周期（0.2 dBの最高の増加）。1000mate/de仲間周期 |
| 作動の臨時雇用者 | -20 +70℃/+85℃への℃ （装甲） |
| 貯蔵の臨時雇用者 | -40℃への+85℃ |
