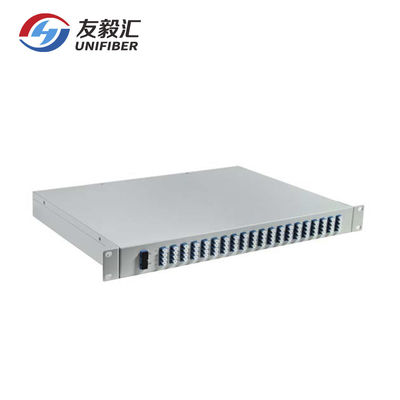

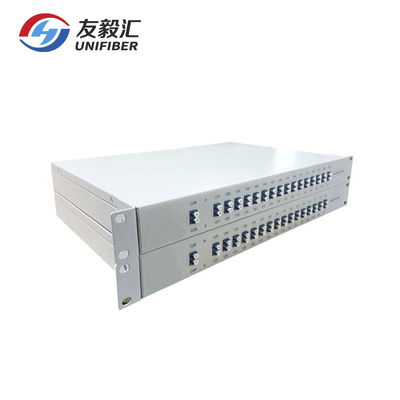

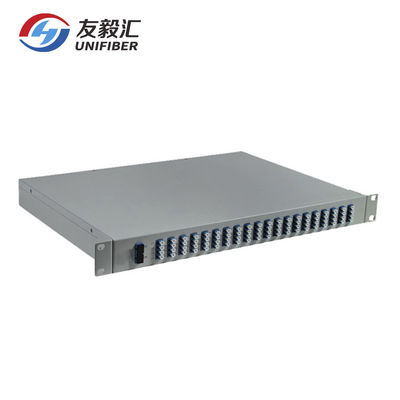

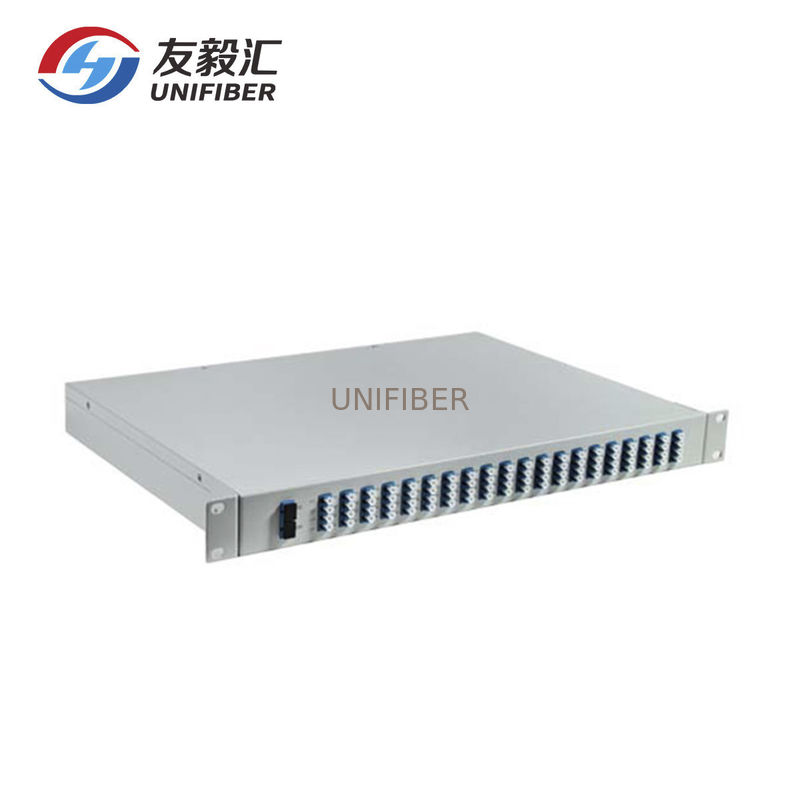

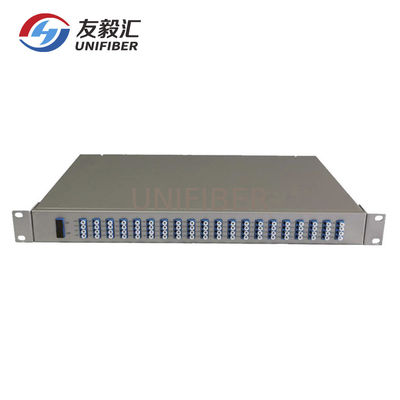

| 製品: | 80-CH 50Ghzラックマウント式1UのAthermal AWG DWDMモジュール | 構成: | Mux、Demux |
|---|---|---|---|
| 最初チャネル: | C21 C22 C23… C59 C60 C61 | チャネルの数: | 80 |
| 繊維のタイプ: | 250um、0.9mm | In/Outのコネクター: | LC/UPC |
| ハイライト: | Athermal AWG DWDMモジュール,50Ghz AWG DWDMモジュール,80CH DWDM Demuxの多重交換装置 |
||
80-CH 50Ghz Athermal AWG DWDMモジュールMux/Demuxは温度安定のための必要性なしで50GHzチャネル・スペーシングで作動する高性能DWDM mux/demux装置である。平面の処理された無水ケイ酸ケイ素の破片は多数の波長を分けるか、または結合するために配列されたチャネルの導波管から成り立つ。Athermal AWG sヒーター ドライブおよび監視の電子工学のための必要性なしで広い実用温度範囲上のDWDM信号の、多重型になり、多重分離することを割り当てるため。これらのAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する
特徴
MUX/DEMUXの機能性
密集したパッケージ
多重チャンネル数
迎合的なTelcordia GR-1209/1221
Athermal設計は、電力要求されない
低い挿入損失、低いPDLの高いチャネルの分離
適用
DWDM伝達
地下鉄区域ネットワーク
長距離貨物輸送ネットワーク
PONネットワーク
ROADMのためのブロック
VMUXのためのブロック
指定
|
変数参数
|
条件の条件
|
Specs/の规格
|
単位
|
||
|
分
|
タイプ。
|
MAX
|
单位 | ||
|
チャネルの通道数/Number
|
96
|
96
|
CH
|
||
|
通道间隔/Numberのチャネル・スペーシング
|
50GHz
|
50
|
GHz
|
||
|
中心波长/Centerの波長
|
真空で測定されるITUの頻度。
|
Cバンド
|
nm
|
||
|
通道带宽/Clearチャネル通過帯域
|
各ITUチャネルの頻度に集中させる
|
±6.25
|
GHz
|
||
|
波长精度/Wavelengthの安定性
|
平均分極のすべてのチャネルそして温度の波長の間違いの最大射程。
|
±0.05
|
nm
|
||
|
-1dBの带宽/-1dBチャネルの帯域幅
|
通過帯域の形によって定義されるクリア チャネルの帯域幅。各チャネルのため。
|
0.2
|
|
|
nm
|
|
-3dBの带宽/-3dBチャネルの帯域幅
|
通過帯域の形によって定義されるクリア チャネルの帯域幅。各チャネルのため。
|
0.28
|
|
|
nm
|
|
ITUの波长通道插损
|
すべてのチャネルのためのITUの波長で最低伝達と定義される。各チャネル、まったく温度および分極のため
|
|
|
12
|
dB
|
| ITUの格子の光学挿入損失 | コネクターを使って。 | ||||
|
相邻通道隔离度
|
両方の隣接したITUの波長上の最高伝達へのピーク伝達の比率
|
25
|
|
|
dB
|
| 隣接チャネル分離 | |||||
|
非相邻通道隔离度
|
チャネルのピーク伝達の比率
|
30
|
|
|
dB
|
| Non-Adjacent、チャネルの分離 | すべてのnon-adjacent ITUの波長上の最高伝達への通過帯域 | ||||
|
总串扰/総混線
|
他のすべてのITUの波長で動力を与えるチャネルの力の比率
|
20
|
|
|
dB
|
|
插损一致性
|
すべてのチャネルを渡る通過帯域の最高と最低の違い
|
|
0.8
|
1.3
|
dB
|
| 挿入損失の均等性 | |||||
|
方向性/Directivity （唯一のMux）
|
入力チャネルnから動力を与えるチャネルからの反映された力の比率（チャネルn以外）
|
40
|
|
|
dB
|
|
回损/Opticalのリターン・ロス
|
入力及び出力ポート
|
45
|
|
|
dB
|
|
偏振相关损耗
|
各港のためのITUの波長のまわりで± 20GHzで測定される最悪の場合の価値。
|
|
0.3
|
0.5
|
dB
|
| クリア チャネル バンドの分極の依存した損失 | |||||
|
偏振模式色散
|
参照ITUの波長内の最高の差動グループ遅延
|
|
|
1
|
ps
|
| 分極モード分散 | |||||
|
色度色散/Chromaticの分散
|
グループ遅延の最高の変更率対参照ITUの波長内の波長
|
-20
|
|
20
|
ps/nm
|
|
最大输入光功率
|
最高の連続的な光学力
|
|
|
500
|
MW
|
| 最高は光学力を入れた | |||||
|
チャネル
|
ITU
|
頻度
|
波長
|
チャネル
|
ITU
|
頻度
|
波長
|
|
いいえ。
|
チャネル
|
THz
|
nm
|
いいえ。
|
チャネル
|
THz
|
nm
|
|
1
|
60
|
196
|
1529.553
|
25
|
36
|
193.6
|
1547.715
|
|
2
|
59
|
195.9
|
1530.334
|
26
|
35
|
193.5
|
1548.515
|
|
3
|
58
|
195.8
|
1531.116
|
27
|
34
|
193.4
|
1549.315
|
|
4
|
57
|
195.7
|
1531.898
|
28
|
33
|
193.3
|
1550.116
|
|
5
|
56
|
195.6
|
1532.681
|
29
|
32
|
193.2
|
1550.918
|
|
6
|
55
|
195.5
|
1533.465
|
30
|
31
|
193.1
|
1551.721
|
|
7
|
54
|
195.4
|
1534.25
|
31
|
30
|
193
|
1552.524
|
|
8
|
53
|
195.3
|
1535.036
|
32
|
29
|
192.9
|
1553.329
|
|
9
|
52
|
195.2
|
1535.822
|
33
|
28
|
192.8
|
1554.134
|
|
10
|
51
|
195.1
|
1536.609
|
34
|
27
|
192.7
|
1554.94
|
|
11
|
50
|
195
|
1537.397
|
35
|
26
|
192.6
|
1555.747
|
|
12
|
49
|
194.9
|
1538.186
|
36
|
25
|
192.5
|
1556.555
|
|
13
|
48
|
194.8
|
1538.976
|
37
|
24
|
192.4
|
1557.363
|
|
14
|
47
|
194.7
|
1539.766
|
38
|
23
|
192.3
|
1558.173
|
|
15
|
46
|
194.6
|
1540.557
|
39
|
22
|
192.2
|
1558.983
|
|
16
|
45
|
194.5
|
1541.349
|
40
|
21
|
192.1
|
1559.794
|
|
17
|
44
|
194.4
|
1542.142
|
41
|
20
|
192
|
1560.606
|
|
18
|
43
|
194.3
|
1542.936
|
42
|
19
|
191.9
|
1561.419
|
|
19
|
42
|
194.2
|
1543.73
|
43
|
18
|
191.8
|
1562.233
|
|
20
|
41
|
194.1
|
1544.526
|
44
|
17
|
191.7
|
1563.047
|
|
21
|
40
|
194
|
1545.322
|
45
|
16
|
191.6
|
|
|
22
|
39
|
193.9
|
1545.322
|
46
|
15
|
191.5
|
|
|
23
|
38
|
193.8
|
1546.119
|
47
|
14
|
191.4
|
|
|
24
|
37
|
193.7
|
1546.917
|
48
|
13
|
191.3
|
|
XAWG
|
X
|
XX
|
X
|
XXX
|
X
|
X
|
X
|
XX
|
|
タイプ
|
バンド
|
チャネルの数
|
間隔
|
第1チャネル
|
破片のタイプ
|
パッケージ
|
繊維の長さ
|
In/Outのコネクター
|
| （全長） | ||||||||
|
AAWG=
|
C=C-Band
|
16=16-CH
|
1=100G
|
C62=C62
|
G=Gaussian
|
M=Module
|
1=0.5m
|
0=None
|
| Athermal AWG | L=L-Band | 32=32-CH | 2=200G | H61=H61 | F=Flatの上 | R=Rack | 2=1m | 1=FC/APC |
| D=C+L-Band | 40=40-CH | 5=50G | C60=C60 | X=Special | 3=1.5m | 2=FC/PC | ||
| X=Customize | 48=48-CH | X=Special | H59=H59 | 4=2m | 3=SC/APC | |||
| 96=96-CH | 。 | X=Specify | 4=SC/PC | |||||
| XX=Special | XXX=special | 5=LC/APC | ||||||
| 6=LC/PC | ||||||||
| 7=ST/UPC | ||||||||
| X=Specify |
