商品の詳細:
お支払配送条件:
|
| 電圧: | 3V 5V | 制御モデル: | 掛け金を降ろすか、または非掛け金を降ろすこと |
|---|---|---|---|
| 繊維のタイプ: | SMかMM | 繊維の直径: | 250um 900umか2.0/3.0mm |
| 波長: | 850nm 1310nm 1490nm 1550nm ..... | コネクター: | FC SC LC ST… |
| ハイライト: | SM MM繊維のオプティカル スイッチ,1550nm 1x2の機械スイッチ |
||

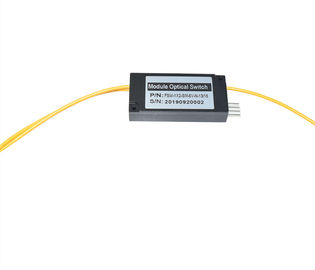

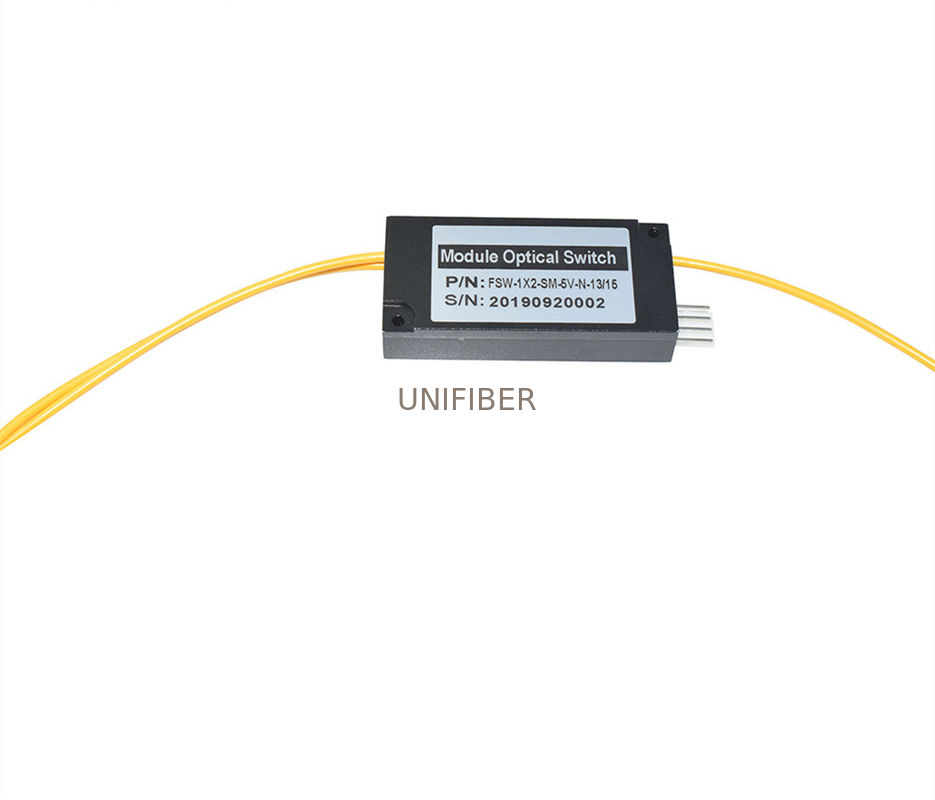

1310制御の掛け金を降ろすか、または非掛け金を降ろす1550nm 1x2の機械オプティカル スイッチ3V 5V
1x2機械オプティカル スイッチ サポート1260nm~1650nmのそれはのすべての波長超高度の信頼性、低い挿入損失、速い切り替え速度、また二方向の性能を提供します。オプティカル スイッチは光学ネットワークのために広く利用されています、保護、送信機および受信機の保護、ネットワークの試験制度および器械使用。
|
特徴 ♦の低い挿入損失 ♦の広い波長範囲 ♦の低い混線 安定性が高い♦高い信頼性 光学道でエポキシなしの♦ 掛け金を降ろし、非掛け金を降ろす♦ |
適用 ♦チャネルの妨害 構成可能♦は加えましたり/低下 ♦のシステム・モニタリング ♦の器械使用 |
技術的なParemeter
| 変数 | FSW-1×2 | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動の波長 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.5最高:1.0 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | V | 3.0か5.0 | |
| 寿命 | 時間 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+80 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27× （W） 12.0× （H） 8.2 | |
注:1.カスタム化は利用できます。
2. コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。
ピン
| 制御モデル | 光学道 | 電気ドライブ | 状態センサー | ||||||
| 1×2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | |
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
光学ルート
| 状態1 | 状態2 |
|
|
|
電気
| 指定 | 電圧 | 現在 | 抵抗 |
| 5V掛け金を降ろすこと | 4.5~5.5 | ≥50mA | 125Ω |
| 5V非掛け金を降ろすこと | 4.5~5.5 | ≥40mA | 175Ω |
| 3V掛け金を降ろすこと | 2.7~3.3 | ≥70mA | 50Ω |
| 3V非掛け金を降ろすこと | 2.7~3.3 | ≥50mA | 70Ω |
発注情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
