商品の詳細:
お支払配送条件:
|
| 電圧: | 3V 5V | 制御モデル: | 掛け金を降ろすか、または非掛け金を降ろすこと |
|---|---|---|---|
| 繊維のタイプ: | SMかMM | 繊維の直径: | 250um 900umか2.0/3.0mm |
| 波長: | 850nm 1310nm 1490nm 1550nm ..... | コネクター: | FC SC LC ST… |

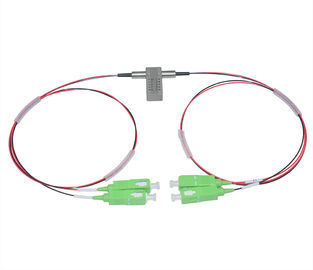

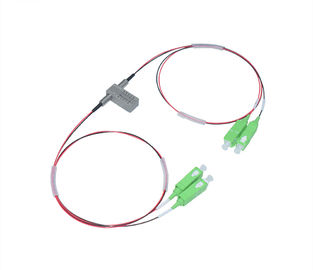

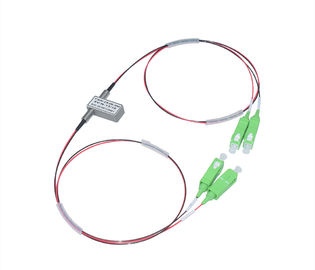

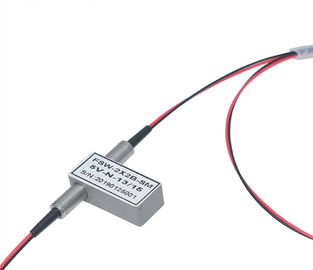

2x2バイパス光学ネットワークの保護のための機械繊維光学スイッチ1310/1550nm
2x2機械オプティカル スイッチは分極および波長によって影響されません。それは850nmおよび1260nm~1650nmですべての波長を支え、高い信頼性、低い挿入損失、速い切り替え速度および二方向の性能を提供します。それらは多重OADM、十字のコネクターOXC、システム テストおよび保護のために広く利用されています。
特徴
小型
速いスイッチ時間
低い挿入損失、低いPDF、低いWDL
高い耐久性
適用
保護切換え
ネットワークの監視
OADM、OXC、OPM
| 変数 | 2×2-MM/SM | |
| 波長範囲（nm） | 850±40 | 1260~1650 |
| 作動の波長 | 850±40 | 1310/1490/1550/1625/1650 |
| 挿入損失（dB） | Typ:0.8最高:1.2 | Typ:0.6最高:0.8 |
| リターン・ロス（dB） | MM≥30 | SM≥50 |
| 混線（dB） | MM≥65 | SM≥70 |
| 分極の依存した損失（dB） | ≤0.05 | |
| 波長の依存した損失（dB） | ≤0.25 | |
| 温度の依存した損失（dB） | ≤0.25 | |
| 反復性（dB） | ≤±0.02 | |
| 電源（V） | 3.0か5.0 | |
| 寿命（時間） | ≥10^7 | |
| 転換して下さい時間（氏）を | ≤8 | |
| 伝達力（MW） | ≤500 | |
| 実用温度（℃） | -20~+70 | |
| 保管温度（℃） | -40~+85 | |
| 重量（g） | 16 | |
| 次元（mm） | （L） 28.0× （W） 12.6× （H） 8.0 | |
1つの指定は予告なしに変わるかもしれません。
指定の上の2つは、コネクターなしに装置のためです。
| タイプ | Pin | 電気ドライブ | 状態センサー | ||||||
| 2×2 | ライトPin | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| 掛け金を降ろすこと | P1-P4、P2-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた |
| P1-P3、P2-P4 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり | |
| 非掛け金を降ろすこと | P1-P4、P2-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた |
| P1-P3、P2-P4 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり | |
| 状態1 | 状態2 |
 |
|
| 指定 | 電圧 | 現在 | 抵抗 |
| 5V掛け金を降ろすこと | 4.5~5.5 | 36~44mA | 125Ω |
| 5V非掛け金を降ろすこと | 4.5~5.5 | 26~32mA | 175Ω |
| 3V掛け金を降ろすこと | 2.7~3.3 | 54~66mA | 50Ω |
| 3V非掛け金を降ろすこと | 2.7~3.3 | 39~47mA | 70Ω |
