商品の詳細:
お支払配送条件:
|
| 操作の波長: | ITU 100GHzの格子 | 繊維のタイプ: | 250umは繊維0.9/2.0/3.0mmの緩い管を暴露します |
|---|---|---|---|
| 繊維の長さ: | 1mまたはカスタマイズされる | In/Outのコネクター: | FC SC LC ST |
| チャネルの数: | 4/8/16CH | 第1チャネル: | C21 C22 C23… C59 C60 C61 |
| 構成: | Mux/Demux | パッケージ: | ABSは、LGXカセット、取付けられる棚囲みます |
| ハイライト: | Athermal AWG Moudele,DWDM Mux Demuxの多重交換装置 |
||

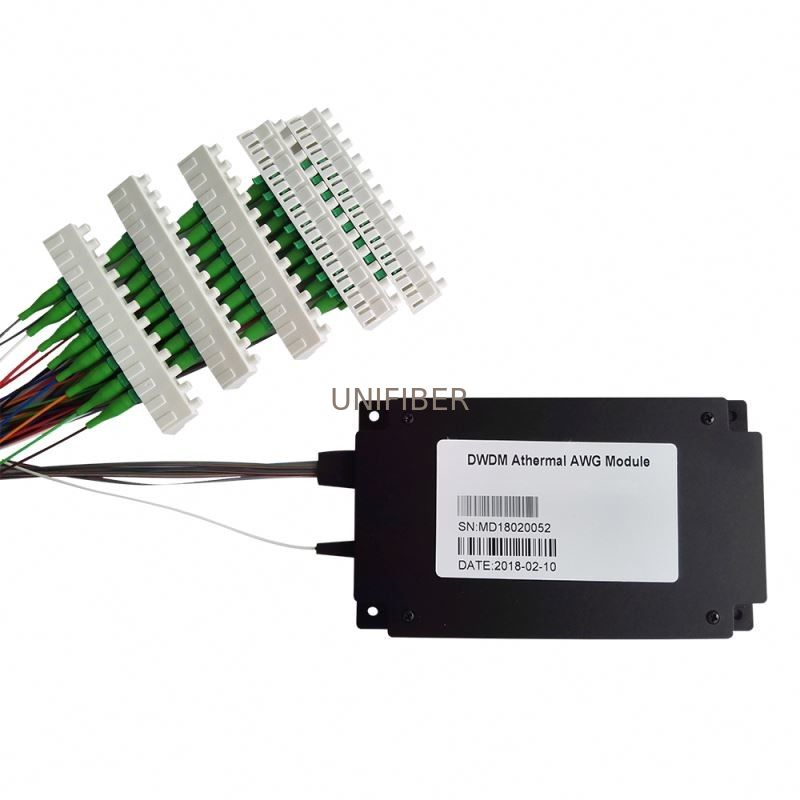

小型100GHZ Athermal AWG DWDMモジュール（AAWG）の40CH ABSはPONネットワークのための平屋建家屋の単一繊維Mux Demuxを囲みます
Athermal AWG （配列された導波管の格子）は温度安定のための必要性なしで100GHzチャネル・スペーシングで作動する高性能DWDM mux/demux装置です。平面の処理された無水ケイ酸ケイ素の破片は多数の波長を分けるか、または結合するために配列されたチャネルの導波管から成り立ちます。Athermal AWG sはヒーター ドライブおよび監視の電子工学のための必要性なしで広い実用温度範囲上のDWDM信号の、多重型になり、多重分離することを割り当てます。これらのAWGの提供の繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性。
特徴:
MUX/DEMUXの機能性
密集したパッケージ
多重チャンネル数
迎合的なTelcordia GR-1209/1221
Athermal設計は、電力要求されません
低い挿入損失、低いPDLの高いチャネルの分離
適用:
DWDM伝達
地下鉄区域ネットワーク
長距離貨物輸送ネットワーク
PONネットワーク
ROADMのためのブロック
VMUXのためのブロック
| 変数 | 単位 | ガウス | 平らトップ | |
| チャネルの波長（nm） | nm | ITU 100つのGHzの格子 | ||
| チャネルの数 | - | 16,32,40,48または他 | ||
| 波長の正確さ（nm） | nm | ± 0.05 | ||
| 挿入損失（dB） | dB | < 4=""> | < 6=""> | |
| チャネル通過帯域（@-1dBの帯域幅） | nm | > 0.2 | > 0.3 | |
| チャネル通過帯域（@-3dBの帯域幅） | nm | > 0.4 | > 0.5 | |
| 総混線（dB） | dB | > 20 | > 23 | |
| チャネルのさざ波（dB） | dB | < 0=""> | ||
| 分離（dB） | 隣接した | dB | > 25 | |
| 非隣接した | dB | > 30 | ||
| 最高。均等性 | dB | 1.2 | ||
| 色彩分散 | ps/nm | -20~+20 | ||
| 最高。分極の扶養家族の損失 | dB | 0.5 | ||
| 最高。分極モード分散 | ps | 0.5 | ||
| Min. Directivity | dB | > 50 | ||
| 最少リターン・ロス | dB | > 45 | ||
| 最高力の処理 | MW | 300 | ||
| 繊維のタイプ | - | SMF-28eまたは他 | ||
| 実用温度 | °C | -5 ~+70 | ||
| 保管温度 | °C | -40 ~+85 | ||
| 次元 | mm | L120 x W70 x H12 | ||
| 19" 1Uラック マウント:431.5*250*44 | ||||
注:
1.Allは上のデータ コネクターを含んでいません。
2.詳細については、私達の販売に連絡して下さい。
