商品の詳細:
お支払配送条件:
|
| 操作の波長: | ITU 100GHzの格子 | 繊維のタイプ: | 250umは繊維0.9/2.0/3.0mmの緩い管を暴露します |
|---|---|---|---|
| 繊維の長さ: | 1mまたはカスタマイズされる | In/Outのコネクター: | FC SC LC ST |
| チャネルの数: | 4/8/16CH | 第1チャネル: | C21 C22 C23… C59 C60 C61 |
| 構成: | Mux/Demux | パッケージ: | ABSは、LGXカセット、取付けられる棚囲みます |
| ハイライト: | 繊維光学の多重交換装置,CWDMの受動態の多重交換装置 |
||

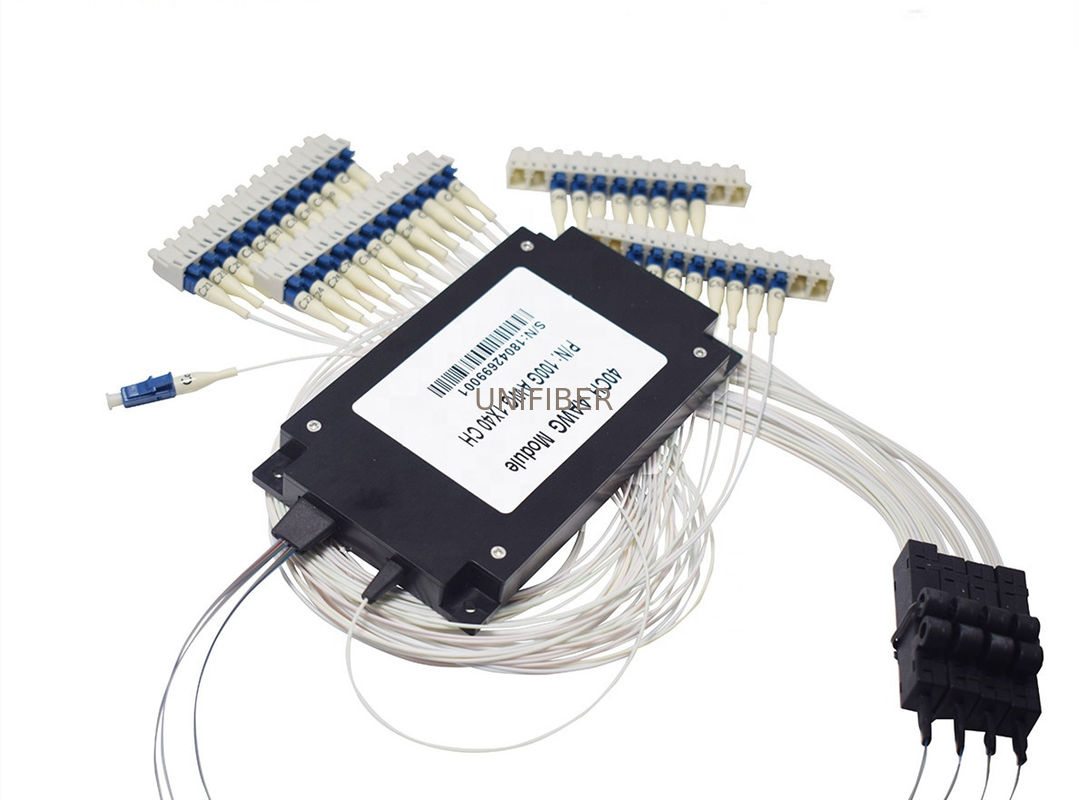

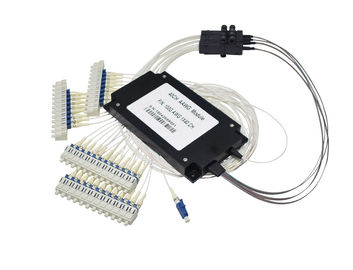

小型100GHZ Athermal AWG DWDMモジュール（AAWG）の40CH ABSはPONネットワークのための平屋建家屋の単一繊維Mux Demuxを囲みます
Athermal AWG （Athermal配列された導波管の格子） Mux/DeMuxモジュールは無水ケイ酸ケイ素の平面の技術に基づいて一連の高性能プロダクトの部分です。それは1526nmから1565nmに50GHzか100GHzチャネル・スペーシングITUの格子DWDM波長で作動します。AAWG DWDMが力が利用できない場合のためのフィルター タイプDWDMを取り替えるのに使用することができます。
特徴:
MUX/DEMUXの機能性
密集したパッケージ
多重チャンネル数
迎合的なTelcordia GR-1209/1221
Athermal設計は、電力要求されません
低い挿入損失、低いPDLの高いチャネルの分離
適用:
DWDM伝達
地下鉄区域ネットワーク
長距離貨物輸送ネットワーク
PONネットワーク
ROADMのためのブロック
VMUXのためのブロック
変数
| 変数 | AAWG DWDM MUX/DEMUX | |||||
| チャネル スペース（GHz） | 50GHz | 100GHz | ||||
| 通過帯域のタイプ | 平らトップ | ガウス | 平らトップ | |||
| 中央波長 | ITU-Tの格子 | |||||
| 等級 | Typ | 分 | Typ | 分 | Typ | 分 |
| チャンネル番号 | 80/96 | 32/40/48 | ||||
| 波長の正確さ（nm） | ±0.04 | ±0.05 | ||||
| 通過帯域@1dB （nm） | >0.2 | >0.2 | >0.4 | |||
| 通過帯域@3dB （nm） | >0.4 | >0.4 | >0.6 | |||
| 挿入損失（dB） | <7> | <6> | <4> | <3> | <6> | <5> |
| 隣接した混線（dB） | >26 | >26 | >23 | |||
| 非隣接した混線（dB） | >26 | |||||
| 総混線（dB） | >20 | >21 | ||||
| リターン・ロス（dB） | >40 | |||||
| さざ波（dB） | <1> | <0> | ||||
| 均等性（dB） | <1> | |||||
| 分極の依存した損失（dB） | <0> | <0> | <0> | <0> | ||
| 分極モード分散（ps） | <0> | |||||
| 色彩分散（ps/nm） | ±30 | ±20 | ||||
| 実用温度（℃） | -5|75 | |||||
| 保管温度（℃） | -40|85 | |||||
注:
1.Allは上のデータ コネクターを含んでいません。
2.詳細については、私達の販売に連絡して下さい。
