| 製品: | 40CH 100Ghz AAWG DWDMの多重交換装置 | 構成: | Mux、Demux |
|---|---|---|---|
| 最初チャネル: | C21 C22 C23… C59 C60 C61 | チャネルの数: | 40 |
| 繊維のタイプ: | 250um、0.9mm | In/Outのコネクター: | LC/UPC |
| ハイライト: | 100Ghz AAWG DWDMの多重交換装置,40CH AAWG DWDMの多重交換装置,Demuxの波長部の多重交換装置 |
||

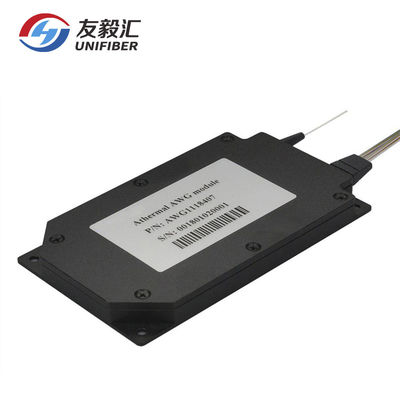

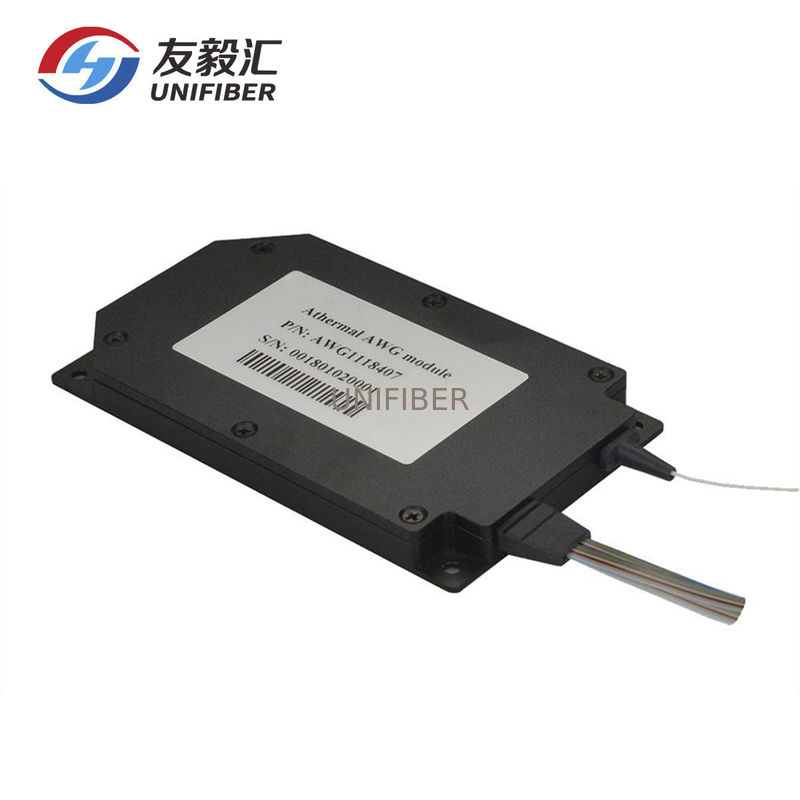

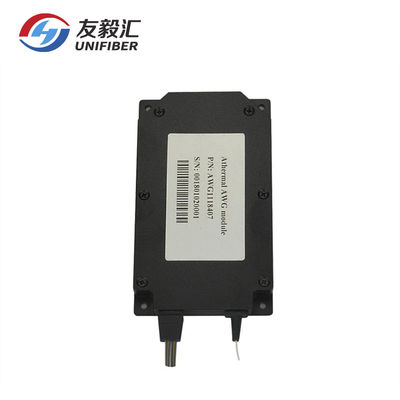

40-CH 100Ghz Athermal AWG DWDMモジュールは温度安定のための必要性なしで100GHzチャネル・スペーシングで作動する高性能DWDM mux/demux装置である。平面の処理された無水ケイ酸ケイ素の破片は多数の波長を分けるか、または結合するために配列されたチャネルの導波管から成り立つ。Athermal AWG sヒーター ドライブおよび監視の電子工学のための必要性なしで広い実用温度範囲上のDWDM信号の、多重型になり、多重分離することを割り当てるため。これらのAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する。
特徴
多重チャンネル数を用いる密集したパッケージ
Athermal設計は、電力要求されない
MUX/DEMUX構成
高いチャネルの分離
低い挿入損失
低いPDL
適用
長距離貨物輸送の光学ネットワーク
DWDMネットワーク伝達
PONネットワーク
地下鉄区域ネットワーク
ROADM
指定
変数 | 指定 | |||
分 | タイプ | 最高 | ||
チャネルの数 | 40 | |||
数チャネル・スペーシング（GHz） | 100 | |||
Cha。中心の波長（nm） | Cバンド | |||
クリア チャネルの通過帯域（GHz） | ±12.5 | |||
波長の安定性（nm） | ±0.005 | |||
-1 dBチャネルの帯域幅（nm） | 0.4 | |||
-3 dBチャネルの帯域幅（nm） | 0.24 | |||
ITUの格子（dB）の光学挿入損失 | 4.5 | 6 | ||
分離（dB） | 隣接した | 25 | ||
Non-Adjacent | 29 | |||
総チャネルの分離 | 22 | |||
挿入損失の均等性（dB） | 1.5 | |||
指向性（Muxだけ） （dB） | 40 | |||
挿入損失のさざ波（dB） | 1.2 | |||
光学リターン・ロス（dB） | 40 | |||
クリア チャネル バンド（dB）のPDL/Polarizationの依存した損失 | 0.3 | 0.5 | ||
分極モード分散（ps） | 0.5 | |||
最高の光学力（MW） | 23 | |||
範囲（dB/℃）を監察するMUX/DEMUX入出力 | -35 | 23 | ||
実用温度（℃） | -5 | 25 | 65 | |
作動の湿気（%RH） | 5 | 95 | ||
保管温度（℃） | -40 | 85 | ||
貯蔵の湿気（%RH） | 5 | 95 | ||
パッケージのサイズ（mm） | L120×W70×H10 | |||
ねじ（mm）間のサイズ | 110 x 60 | |||
